交直流電火花檢測儀 GROWS-30（30KV）管道防腐層瀝青搪瓷膠帶孔產品用途：
GROWS-35(35KV)型交直流電火花檢測儀是用于檢測金屬防腐涂層質量的儀器，使用本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層，進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花， 同時聲音報警。由于是用鎳氫電池供電(該電池具有容量高、壽命長、重量輕、無污染、無記憶效應，可快速充放放電等優點，故可用于野外作業。該儀器設計先進，穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，是用來檢測金屬防腐涂層質量的工具。
交直流電火花檢測儀 GROWS-30（30KV）管道防腐層瀝青搪瓷膠帶孔性能特點：
1、適用檢測厚度：0.1～15㎜
2、輸出高壓：高壓探棒：3～30KV(可定制35KV無級連續可調）
3、輸出高壓值數字顯示
4、直流供電：12V
5、消耗功率：約6W
6、主機體積：180×170×70mm
7、主機重量：1.8kg
交直流電火花檢測儀 GROWS-30（30KV）管道防腐層瀝青搪瓷膠帶孔技術參數：
1、檢測原理：電火花檢測儀是通過對各種導電基體防腐層表面加一定量的脈沖高壓，如因防腐層過薄，漏金屬或有漏氣針孔，當脈沖高壓經過時，就形成氣隙擊穿而產生火花放電，同時給報警電路送去一脈沖信號，使報警器發出聲響報警，從而達到對防腐層檢測之目的。
2、結構簡述：該儀器由主機，高壓探頭，探極三大部分組成。

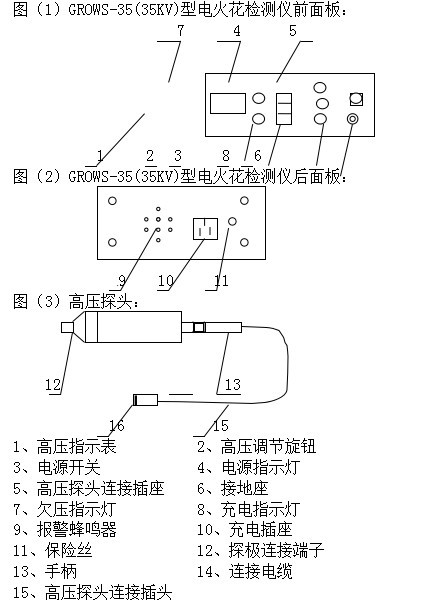

（1）主機部分：內裝有集成控制電路，聲響報警裝置等。主機前、后面板各部件名稱分別見圖（1）和圖（2）。
（2） 壓探頭部分：內裝高壓發生器，高壓輸出按鈕開關和引出線等。高壓探頭各部件名稱見圖（3）。
（3） 探極部分：直探刷、平板探刷兩種。
操作步驟：
1、操作前，先要熟悉各部件名稱功能。
（1）高壓指示表：其數值直接指示輸出的高壓（KV）；
（2） 高壓調節旋鈕：調節高壓輸出的強弱，以適
應不同的防腐層的檢測需要；
（3） 功能選擇開關：具有工作、關、充電三檔功能
（4） 電源指示燈：電源開關打到工作時即亮；
（5） 高壓探頭連接插座：用于連接高壓探頭及主機部分；
（6） 接地座用于連接接地長線；
（7） 電池欠壓指示燈或工作打火指示燈；
（8） 充電指示燈；
（9） 報警孔：凡有高壓火花產生，由此發出聲音報警；
（10） 充電插座；
（11） 保險絲：電源保險絲為2A；
（12） 探極連接端子：用于連接各種探極；
（13） 手柄：探測時用手握住此柄；
（14） 連接電纜；
（15） 高壓探頭連接插頭：此插頭與（5）插座連接。
2、使用方法：
（1）探頭連接電纜（14）與高壓探頭連接插頭（15）插入主機的高壓探頭連接插座（5）。
（2）根據不同的探測需要選擇適當?shù)奶綐O。
（2） 檢查機器工作情況：
4
a、將電源開關打到“工作”的位置，電源指示燈應點亮。
b、按下高壓槍上的高壓開關（14），調節高壓調節旋鈕至檢測所需電壓。
c、將接地長線的裸點與探極接近，應有火花產生，并伴有聲響報警，慢慢調高輸出高壓，火花產生的距離越來越大，說明儀器工作正常，即可開始檢測。
（4）根據防腐層厚度選擇合適的檢測電壓（詳見附表）。
其高壓調整過程如下：先按（3）中a、b兩項進行，使高壓有輸出，調整高壓輸出旋鈕，使其指示在適當?shù)臄?shù)值，便可進行測試。
（5） 測試時，因不同的防腐材料和厚度，選擇較佳的每分鐘測試的前進速度，以保持更好的檢測質量。
（6）在正常檢測中，當防腐層有質量問題時，儀器除發出明亮的電火花及聲響報警，同時紅燈閃亮。
（7）檢測完畢后，各開關應恢復原狀，探極須與接地線直接短路放電后方可收存，以防高壓電容存電而電擊。
充電
儀器電池電壓正常時，電池欠壓指示燈不亮，當電池電壓降低到10V時，欠壓指示黃燈亮，同時發出聲響以作警示。此時須進行充電以防止電池過放電，否則，儀器將進入斷電（高壓電）保護狀態。充電時將充電源線一端接220V交流電源，另一端后面板充電插座，將電源開關打到“充電”的位置，充電指示燈亮，表示充電正常。當充電一段時間后，充電指示燈自動熄滅，此時仍然繼續充電。連續充電不得少于16小時。
注意事項：
1、操作人員應熟悉本儀器的使用說明書，嚴格
按操作規范使用，注意保護儀器，防止摔、碰和高溫。
請勿置于潮濕和腐蝕性氣體附近。
2、檢測時要選擇適當?shù)慕拥攸c，以保證檢測質量。
(1) 對小體積金屬物體表面防腐層檢測，要求被檢測的物體用絕緣體支起20㎝以上，然后將接地線良好地接在金屬物體上檢測。
(2) 對大體積或平面物體表面防腐層檢測，當被測物體與大地有良好的接觸時，只需將接地線接入大地即可測試。
3、檢測過程中，檢測人員應戴上高壓絕緣手套，不得接觸探極和被測物體，以防觸電。
4、被測防腐層表面應保持干燥，若沾有導電層（塵）或清水時，不易確定漏點的**位置。
5、機器不使用時，電源開關務必打在關的位置。以免電池耗電。更應注意禁止電池短路。
6、把手使用方法見圖（4）。

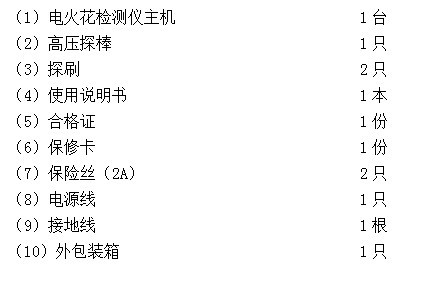

交直流電火花檢測儀 GROWS-30（30KV）管道防腐層瀝青搪瓷膠帶孔基本配置：
