技術項目

標準款

高性能款

備注

檢測范圍

0~ 15米（鋼中橫波）透射30米

0~20米（鋼中橫波）透射40米

（可擴展）

聲速范圍

100~ 15000m/s

100~20000m/s

重復發射頻率

20~2000Hz

（可擴展）

動態范圍

≥36dB

垂直線性誤差

≤2.5%

水平線性誤差

≤0.2%

分辨力

>40dB(5P14鋼中縱波)

靈敏度余量

>65dB(2.5MHzФ20直探頭，測量深度200mmФ2平底孔，波高50%)

電噪聲電平

≤10%

探傷通道數量

500

缺陷報告數量

1000

探傷報告類型

PDF文件探傷報告

顯示屏及分辨率

5.7吋 IPS高亮度寬視角顯示屏;刷新速度60Hz；分辨率640X480

數字抑制

0~80% ，不影響線性與增益

探頭類型

直探頭、斜探頭、雙晶探頭、穿透探頭

閘門

進波門、失波門；單閘門讀數、雙閘門讀數

觸發方式

峰值觸發，邊沿觸發

報警

進波，失波，蜂鳴報警，LED燈報警

電源

直流（DC）9V；鋰電池連續工作12小時以上

輔助功能

截屏，錄像及回放，B掃描， 自動DAC 、AVG曲線生成，AWS智能驗收評級， 數據分析軟件

**功能

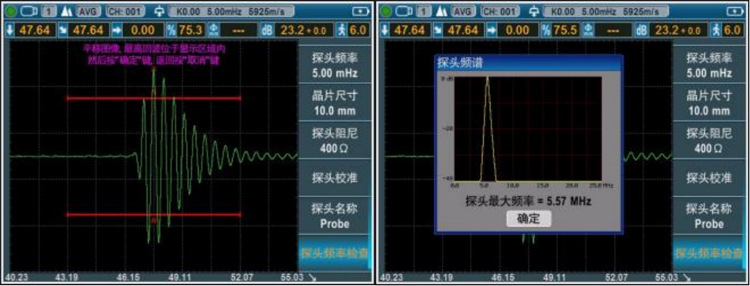

焊縫圖示;探頭頻率檢測

錄像文件數量

內部可存10個錄像文件，每個*長5分鐘。每秒30幀實時波形，外部U盤錄像則 不限錄像數量和時長

外型尺寸

230×157×52(mm)

重 量

1. 12kg

環境溫度

(- 10~50)℃

相對濕度

(20~95)%RH

脈沖幅度

脈沖幅度：100V 、200V 、250V 、300V 、350V 、400V 、450V 、500V分級選擇， 適用探頭范圍廣

脈沖寬度

在(0.01~0.50) μs范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼

50Ω 、150Ω 、300Ω 、400Ω可選，滿足靈敏度及分辨率的不同工作要求

采樣速度

12位AD采樣，速度320M,高保真波形

檢波方式

正半波；負半波；全波；射頻波

濾波頻帶

0.1-20MHz,窄帶和寬帶

*大增益

110dB(0.1dB;1dB;2dB;6dB步距可選)

通信接口

USB/RS232

探頭接口

BNC/LEMO

注： 以上指標是在探頭頻率為2.5MHz 、檢波方式為全波的情況下所測得。
