WS-2微量水分測定儀 電量法水分檢測儀原理簡介：

WS-2型微量水分測定儀是庫侖儀和卡爾—菲休法有效結合的應用電量法測定水分的新型儀器。該儀器克服了卡爾—菲休法操作上的繁瑣特點，采用了大電解電流及電流自動控制，測定結果直接數字顯示，所以分析時間短、操作簡單、準確高、從而成為高效率、全自動的水分測定儀。該儀器廣泛使用于石油、化工、絕緣油、醫藥、農藥、糧食、紡織品、顏料、油漆、礦物原料等物質中水分的測定。

卡爾―菲休試劑同水的反應為；

I2+SO2+3C5H5N+H2O―→2C5H5N?N1+C5H5N?SO3……⑴

C5H5N?SO3+CH3OH―→C5H5N?HSO4CH3……………⑵

所用試劑溶液是由碘和充有二氧化硫的吡啶、甲醇等混合而成，通過電解在陽極上形成碘、所生成的碘，依據法拉第定律，同電荷量成正比例關系。如下式；

2I―2e→I2…………⑶

由（1）式可以看出，參加反應碘的克分子數等于水的克分子數。把樣品注入電解液中，樣品中的水分即參加反應，通過儀器可反應出反應過程中碘的消耗量，而碘的消耗量可根據電解出相同數量碘所用的電量，經儀器計算，在數字顯示器上直接顯示出測定的水分含量。

該儀器采用電解電流自動控制系統。電解電流的大小可根據樣品中的水分含量進行自動選擇，Max可達300毫安。在電解過程中， 水分逐漸減少，電解電流也隨之按比例減小，直到相應的電解終點控制回路開啟。這一系統保證了分析過程中的高精度、高靈敏和高速度。另外，在試驗過程中，難免會引起一些干擾因素，如從空氣侵入的水分，使電解池吸潮，從而產生空白電流。但是，由于儀器具有自動扣除空白電流的功能，所以在數字顯示器上所顯示的數字就是樣品中真正的水分含量。

當水分含量低時所需要的電解電流小，含水量高時所需的電解電流大，Max300毫安。此外，電流包含著樣品注入以前按啟動開關時所儲存的空白電流。從總的電流中減去空白電流就是純電解電流，也就是樣品中真實水分量的電解電流。當電解電流減小到所儲存的電流時，到達終點，并以終點指示燈亮及蜂鳴器斷響來告知分析結束。

WS-2微量水分測定儀 電量法水分檢測儀技術參數：

      顯示系統：四位十進制數字
讀出單位：微克水
電解電流輸出：0-300mA自動控制。
測定范圍：0.0005%（5ppm）至100%
靈敏閾：1ugH2O
準確度：10ug～1mgH2O±5ug,1mgH2O以上不大于0.5%。
電源：交流220V±10%，50赫茲
功率消耗：小于40VA
使用環境溫度：5℃-40℃
使用環境濕度： ≤85%
外形尺寸：320mm×310mm×160mm
重   量：約8.5kg

WS-2微量水分測定儀 電量法水分檢測儀性能特點：

儀器主要有主機、電解池磁力攪拌器三部分組成。主機與攪拌器裝在同一底座上，使用時將電解池放在磁力攪拌器的夾持器中。

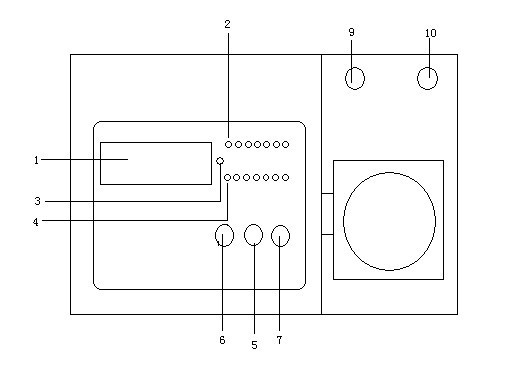

（一）    主機與磁力攪拌器、見下圖。各部位名稱及用途

1. 數字顯示器；用來顯示被測樣品中的水分含量，單位為微克水
2. 測量電位指示；樣品中水分含量的大小可由電位指示燈指示出來。如果水分含量較大，可指示在1―10伏之間，接近終點時下降到零。
3. 電解終點指示燈；當樣品中的水分被全部電解后，電解達到終點，此時電解終點指示燈亮，蜂鳴器發出間斷響聲，數字顯示器計數停止，所顯示數字便是樣品的水分含量。
4. 電解電流指示；在300毫**量程上，指示電解電流的大小，隨著樣品中含水量的多少不同，顯示的電解電流便不同，當電解終點到達以后，所顯示的電流即是空白電流值。
5. 電解開關；控制電解電流的通斷，儀器工作時必須置于開的狀態（按鍵旁紅色指示燈亮）。
6. 啟動開關；在每一樣品注入前/(?:)/要按動啟動開關（按鍵旁紅燈亮一次）。此時，顯示器上的數字便恢復到0，同時空白電流被儲存起來，樣品就可以注入到電解池中，樣品中的水分即進行自動電解，直到水分被電解完后，所顯示數字就是樣品中實際水分的數值（單位；微克水）
7. 攪拌開關；控制攪拌器的通斷，儀器工作時必須置于開的位置（鍵旁指示燈亮）
8. 攪拌器速度調節旋鈕；用于調節攪拌速度（順時針時“快” 逆時“慢” ）
9. 電解插座；插入電解電極。（里外有兩個鉑金網）

10.測量插座；插入測量電極。（下面有兩個鉑金爪）

11.電源開關；用于接通儀器電源（開啟時開關燈亮）

12.電源插座；用電源線來連接220V50HZ交流市電。

13.保險絲座；內裝小型玻璃管1A保險絲。

（二）    電解池

電解池裝有電解電極和測量電極，以及干燥管、進樣旋塞、（里面裝有硅膠密封墊）攪拌棒，它分為陰極室（電解電極里面）與陽極室，陰極室下面裝有一片特殊陶瓷板半透膜，該板能使電解液不易擴散，并能通過較大的電流。

WS-2微量水分測定儀 電量法水分檢測儀基本配置：

WS-2微量水分測定儀 電量法水分檢測儀 實物拍攝：
